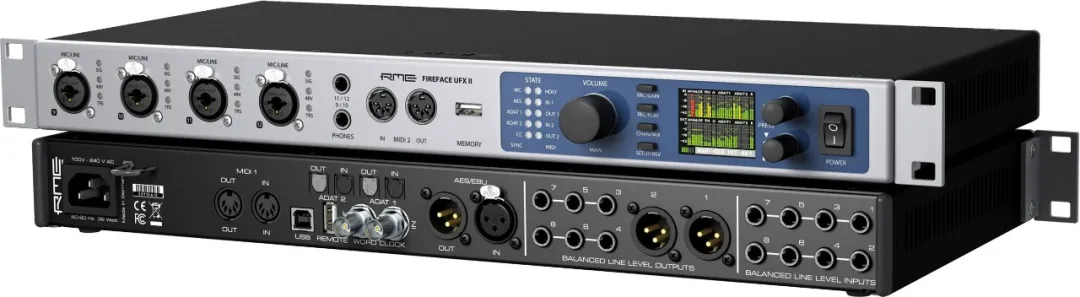

Fireface UFX II–USB旗艦接口

獨特的Fireface UFX II是將幾乎任意信號源（無論模擬還是數字音頻數據）直接傳送到電腦的優選設備。

Fireface UFX II具有眾多獨特的功能、精心設計的配置對話框、行業領先的混音引擎和監聽方案、專業DSP效果和領先同級別產品的帶有較先進數字轉換器的模擬電路，這使得其成為電腦音頻接口產品中的佼佼者。

接口特點

30輸入/30輸出通道

12 x 模擬輸入/輸出

4 x 話筒/樂器前置放大器,數控

1 x AES/EBU輸入/輸出

2 x ADAT輸入/輸出((或1 x ADAT 輸入/輸出 + 1 x SPDIF 輸入/輸出 光纖)

1 x 字時鐘輸入/輸出

2 x MIDI輸入/輸出

1 x USB 2.0

TotalMix FX

產品特性

Fireface UFX II提供了豐富的功能，包括超凡的靈活性和兼容性、DURec（直接USB錄音）以及RME資歷深厚的低延遲硬件和驅動設計，能夠吸引高品質家庭工作室和商業音頻制作的用戶。

Fireface UFX II 具有 60 個音頻通道（30輸入和30輸出），較高支持192kHz的采樣率，并通過USB接口提供了靈活性，新的 Fireface UFX II 對于各種錄音、混音和監聽用途都是一個出色的解決方案。

Fireface UFX II提供超強的靈活性，確保該接口可以出色適用于無數的制作環境。模擬、ADAT、AES、SPDIF 和 USB 2在Fireface UFX II上都是標配。同樣引人矚目的是它的通道數量：12路模擬、16路ADAT、以及2個AES 接口，可用于連接 30 通道輸入和 30 通道輸出。更進一步的，通過對 USB 2 接口的支持，新的 Fireface UFX II 可以搭配 RME 可選 ARC USB 遙控一起使用。

RME 的 Fireface UFX II 加入了獨立的 AD/DA 轉換器，優化的模擬 I/O 電路，以及改進的 SNR 和 THD 值，保證純凈、原始的音質。一個新的免 PAD 話筒電路設計，具有+18 dBu 的較大輸入電平以及 75 dB 的增益范圍，在大部分要求苛刻的錄音環境下都能夠無故障運行。

此外，新的低阻大功率耳機輸出（2 Ohms）具有+19 dBu的較大輸出電平，為任意高或低阻抗耳機提供放大的功率和音量。

改進的DURec（直接USB錄音）

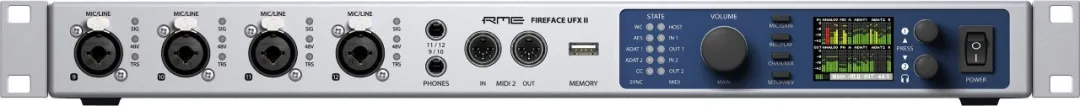

Fireface UFX II在音頻接口前面板上也具有DURec（直接錄音）功能。它提供了第二代硬件，改進了USB功能和兼容性——提供更高的可靠性，甚至在慢速或多分區U盤上也沒問題。

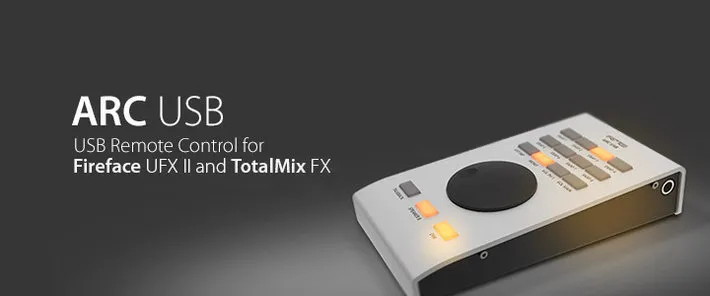

ARC USB遠程控制-即插即用

ARC USB通過USB連接電腦，與TotalMix FX直接對話。它擁有15個可自由配置的發光按鈕，一個轉盤和一個連接踏板開關的TS接口。

ARC USB是Fireface UFX II一個USB 1.1 MIDI遠程控制器。它作為UAC一級設備，兼容Windows和Mac OS X。只要出現在操作系統中，TotalMix FX就會探測到并通過簡單的MIDI遠程命令與之通信，從而控制UFX II。

TotalMix FX

自2001年開始，TotalMix為RME音頻接口增加了無限制路由和混音功能。它獨特的性能可以創建與輸出通道數量相同的獨立子混音，成為同類產品中最靈活最強大的混音器。

TotalMix FX由硬件支持，包括了完整的效果器系統，為錄音通路增加了靈活性，淘汰了帶有延遲的軟件解決方案。

TotalMix FX可以完全代替外部混音器，能夠建立多個無延遲監聽混音，每個輸出（包括主監聽和耳機混音）都帶有EQ、動態、混響和延遲效果。

TotalMix FX for iPad™ App

當Fireface UFX+、UFX II、UFX、UCX、802、Babyface、Babyface Pro和MADIface Pro在CC模式下，可以通過“TotalMix FX for iPad”應用對它們的硬件混音器和DSP效果進行完全控制，允許用戶在iPadTM上直接創建、存儲并加載全部混音。

模擬

AD, 線路輸入 1-8, 后面板

分辨率（AD）: 24 bit

信噪比(SNR): 113 dB RMS 未加權, 116 dBA

頻率響應@ 44.1 kHz, -0.1 dB: 5 Hz – 20.8 kHz

頻率響應 @ 96 kHz, -0.5 dB: 3 Hz – 45.8 kHz

頻率響應@ 192 kHz, -1 dB: 2 Hz – 92 kHz

THD: < -110 dB, < 0.00032 %

THD+N: < -104 dB, < 0.00063 %

通道隔離: > 110 dB

較大輸入電平: +19 dBu

輸入: 6.3 mm TRS插孔, 電子平衡

輸入阻抗: 8 kOhm（非平衡）, 12 kOhm（平衡）

輸入靈敏度可切換至Lo Gain, +4 dBu

輸入電平0 dBFS @ Lo Gain: +19 dBu

輸入電平0 dBFS @ +4 dBu: +13 dBu

增益變化：0~+12dB

最小電平0 dBFS: +1 dBu, -1.2 dBV

話筒輸入 9-12, 前面

輸入: XLR, 電子平衡

輸入阻抗: 3.4 kOhm

信噪比（SNR）: 115 dB RMS 未加權, 118 dBA

增益范圍: 75 dB

較大輸入電平, 增益 0 dB: +18 dBu

較大輸入電平, 增益+75 dB: -57 dBu

過載削波LED: 0 dBFS

信號LED: -60 dBFS

樂器輸入 9-12, 前面板

輸入: 6.3 mm TS插孔, 非平衡

輸入阻抗: 1 MOhm

信噪比(SNR): 114 dB RMS 未加權, 118 dBA

增益范圍: 42 dB

較大輸入電平, 增益8 dB: +21 dBu

較大輸入電平, 增益50 dB: -21 dBu

DA, 線路輸出 3-8, 后面板

分辨率: 24 bit

動態范圍（DR）: 115 dB RMS 未加權, 118 dBA

頻率響應@ 44.1 kHz, -0.5 dB: 5 Hz – 20.8 kHz

頻率響應@ 96 kHz, -0.5 dB: 5 Hz – 45 kHz

頻率響應@ 192 kHz, -1 dB: 5 Hz - 89 kHz

THD: < -110 dB, < 0.00032 %

THD+N: < -104 dB, < 0.00063 %

通道隔離: > 110 dB

較大輸出電平: +19 dBu

輸出: 6.3 mm TRS插孔, 伺服平衡

輸出阻抗: 75 Ohm（非平衡）, 150 Ohm（平衡）

輸出電平可切換至Hi Gain, +4 dBu, -10 dBV

輸出電平0 dBFS@ Hi Gain: +19 dBu

輸出電平0 dBFS @ +4 dBu: +13 dBu

輸出電平0 dBFS @ -10 dBV: +2 dBV

DA – 立體聲監聽輸出XLR (1-2)

輸出: XLR, 平衡

輸出電平可切換：24dBu, Hi Gain, +4dBu, -10dBV

輸出電平 0 dBFS @ 24 dBu: +24 dBu

輸出電平 0 dBFS @ Hi Gain: +19 dBu

輸出電平 0 dBFS @ +4 dBu: +13 dBu

輸出電平 0 dBFS @ -10 dBV: +2 dBV

DA – 立體聲監聽輸出耳機 (9-12)

輸出: 2 x 6.3 mm TRS立體聲插孔, 非平衡

較大輸出電平 0 dBFS, 高: +19 dBu

較大輸出電平 0 dBFS, 低: +2 dBV

輸出阻抗: 2 Ohm

每通道較大功率 @ 32 Ohm負載, 0.1% THD: 210 mW (2.6 Vrms, +10.5 dBu)

MIDI

2 x MIDI I/O, 5-針DIN插孔

通過光耦輸入電位隔離

高速模式：抖動及反應時間小于1ms

輸入和輸出采用獨立128字節FIFO（先入先出）

數字

時鐘: 內部，ADAT、AES、MADI字時鐘輸入

低抖動設計: < 1 ns（PLL模式），所有輸入

內部時鐘: 800 ps抖動，隨機擴展頻譜

外部時鐘的抖動抑制: > 30 dB（2.4 kHz）

有效時鐘抖動對于AD/DA轉換的影響：接近0

即使抖動大于100 ns，PLL仍可確保零出錯

數字Bitclock PLL確保無故障變速ADAT操作

支持的采樣率: 28 kHz ~ 200 kHz

數字輸入

AES/EBU

1 x XLR, 變壓器平衡, 電位隔離, 符合AES3-1992

高靈敏度輸入級（< 0.3 Vpp）

可兼容SPDIF（IEC 60958）

支持民用和專業格式

鎖定范圍: 27 kHz – 200 kHz

同步到輸入信號時的抖動: < 1 ns

抖動抑制: > 30 dB（2.4 kHz）

ADAT光纖

2 x TOSLINK, 格式符合Alesis規格

標準采樣率: 2 x 8通道 24 bit, 較高48 kHz

雙倍速采樣率（S/MUX）: 2 x 4通道 24 bit 96 kHz

四倍速采樣率（S/MUX4）: 2 x 2通道 24 bit 192 kHz

Bitclock PLL確保變速操作時出色同步

鎖定范圍: 31.5 kHz – 50 kHz

同步到輸入信號時的抖動: < 1 ns

SPDIF 光纖（ADAT2）

1 x 光纖, 符合IEC 60958

支持民用和專業格式

鎖定范圍: 27 kHz – 200 kHz

同步到輸入信號時的抖動: < 1 ns

抖動抑制: > 30 dB（2.4 kHz）

字時鐘

BNC

切換到內部終止 75 Ohm

雙/四倍速自動探測及與單倍速的內部轉換

即使在變速操作中，SteadyClock也能保證超低抖動的同步

不受網絡中直流偏移的影響

信號適配電路: 電路會不斷刷新信號源及更新字時鐘的數值

過壓保護

電平范圍: 1.0 Vpp – 5.6 Vpp

鎖定范圍: 27 kHz – 200 kHz

同步到輸入信號時的抖動: < 1 ns

抖動抑制: > 30 dB（2.4 kHz）

數字輸出

MADI

光纖，通過FDDI雙工SC接口

兼容62.5/125和50/125

光纖線纜長度:最多2000m

BNC同軸, 75 Ohm

輸出電壓 600mVpp

同軸線纜長度:最多100m

生成56通道模式和64通道模式, 96k Frame

標準: 最多64通道 24 bit 48 kHz

S/MUX: 最多32通道 24 bit 96 kHz

AES/EBU

XLR, 變壓器平衡, 電位隔離, 符合AES3-1992

輸出電平專業級別4.5 Vpp, 民用級別2.6 Vpp

專業級別格式符合AES3-1992第4修正案

民用級別格式（SPDIF）符合IEC 60958

單線模式, 采樣率28 kHz~200 kHz

ADAT

2 x TOSLINK

標準采樣率: 2 x 8通道24 bit, 較高48 kHz

雙倍速（S/MUX）: 2 x 4通道 24 bit 96 kHz

四倍速（S/MUX4）: 2 x 2 通道 24 bit 192 kHz

SPDIF 光纖（ADAT2）

民用級別格式（SPDIF）符合 IEC 60958

采樣率28 kHz~200 kHz

字時鐘

BNC

較大輸出電壓: 5 Vpp

輸出電壓 @ 75 Ohm 終止: 4.0 Vpp

輸出阻抗: 10 Ohm

頻率范圍 27 kHz – 200 kHz

通用

電源：內部轉換PSU, 100 - 240 V AC, 36 W

閑置耗電量：19 W

常規耗電量：22-25 W

尺寸（包括機架耳，寬x高x深）: 483 mm x 44 mm x 210 mm（19" x 1.73" x 8.3"）

尺寸（不包括機架耳/把手，寬x高x深）: 440 mm x 44 mm x 210 mm（17.3" x 1.73" x 8.3"）

全深：24- mm （9.4"）

重量：3 kg（6.6 lbs）

溫度范圍：+5~+50°C（41~122°F）

相對濕度：< 75%
