配置：

14路話筒/線路輸入模塊、A/B每路模塊可以連接立體聲線路和話筒輸入，2路電話輸入模塊。

1路主輸出、1路監聽輸出、1路輔助輸出；脈沖信號門燈顯示，豪華VU表橋、計時器、供電器。

最新款模擬/數字控制調音臺，主持人智能IC記憶卡，可存儲記憶主持人的工作模式，如EQ均衡等技術參數。

廣泛應用于各地市級廣播電臺直播室使用，技術性能優越，質量可靠，如：盤錦廣播電臺，常州廣播電臺、石家莊廣播電臺和廣東廣播電臺等。

?

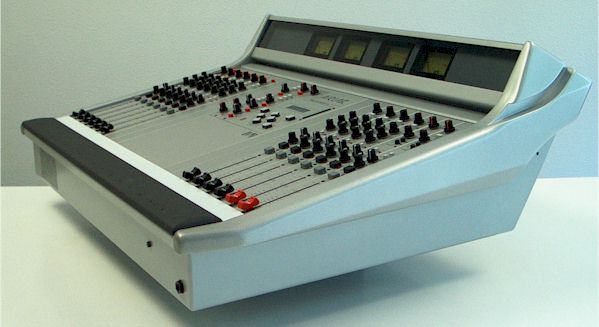

AIRLAB 無線電ON-AIR 控制臺是一種極端可靠 解法為特點和作用必須被秤重反對可使用樸素的應用。這是模式 , digitally-controlled 信號道路是兩個世界的最佳的解法達到一 匹可靠耕馬在任一情況下。與400 個單位在這個領域, Airlab 被證 明是你的在空氣演播室的一個成功的焦點。

一個簡單直接容易接近的控制面與能 數字式作用使能定做對駐地要求和對個人要求由于對一個性化的晶 片卡片的用途舉行所有重要功能數據的智能重新設置立即結合。收 購選擇端直: 這個被焊接的鋼框架將容納16 套三倍輸入設備最大值 , 能包括一個無限的數字Telco 模塊(16 當然) 加上主要部分與劇 本空間。主要產品電子平衡并且多數連接器是在平衡的 XLRs.

三倍輸入設備。

當這個名字建議, AIRLAB 三倍輸入設備與二立 體聲線輸入結合mic 輸入。

Mic 輸入電子平 衡與產業標準SSM 2017 低噪聲mic 前置放大器。

一個48 伏特幽靈電源開關被提供為。除獲取控 制之外我們修造在一個面板容易接近的整理者確定mic 獲取范圍。

低裁減過濾器可能被一件套頭衫激活在PCB 。 Mic 輸入位于控制臺的后面女性XLR 連接器。

失衡 的立體聲線B 輸入, 容易接近在肚帶連接器, 可能適合與RIAA 插入 式PCB 接受phono 球員。

線A 輸入是平衡和在 XLR’s.

固定, 對+/- 12dB 限制三條帶調平器乘潛水艇 隨后而來并且節目分配尋址信號對兩產品允許生產工作被執行在廣 播時的開關。

立體聲輔助控制可能被選擇前或崗位 VCA/MUTE, 依靠套頭衫。

立體聲輔助送被平底鍋控 制, 一個Cue/select 開關和渠道隨后而來在開關失去能力

暗示, 雖然它可能恢復活動當渠道打開

它并且是可能激活暗示通過渠道遙控連接器。

暗示成為咳嗽設施當Mic 輸入并且" 在空氣" 狀態被選擇。

AIRLAB 被裝備線性100mm faders 控制 " VCA's, 其它高結尾產業標準的高質量" 。

開始 可能被激活與fader 或在首先被激活的開關, 依靠。

開始可能是軟件配置所以開關是從線A 或線 B. Similarly, 暗示開關是在軟件控制之下避免不可能設置。

TELCO 模塊。

AIRLAB 有這種 可能性被裝載與16 個Telco 模塊。

由于一巧妙混合 刨去系統對準線是只必要的在設施時。

AIRLAB Telco 模塊是一個平直向前設計使通信 非常容易。

第一控制是這個面板容易接近, 整理 者為旁邊口氣調整, 只必要在設施時。

Telco 寄發瘤控制這個外出信號到這個訪問者。這個信號 從節目或次級公共汽車被導出

線輸入可能被交 換對一個平衡的XLR 輸入連接器接受外部(數字式) 雜種代替它自 己的內部雜種。

?

分開輸入獲取控制與HP 和LP 過濾器 被使用提高可理解性。

潛水艇和節目分配開關路 線這個信號到兩產品如果需要。

立體聲輔助控制有選擇它的來源是前或張貼 VCA/MUTE 的套頭衫。

一個平底鍋罐和 CUE/Select 開關加上開關完成Telco 模塊。

100mm 線性fader 控制VCA, 消滅任何fader 穿戴在將來 之外的高質量。

連接訪問者可能被完成與開關當 fader 是或與

CUE/SELECT/RING 開關當fader 是下 來。

當暗示是活躍在TELCO 模塊, 這個訪問者被連 接到暗示公共汽車和并且工程師聯絡電話, 但不去ON-AIR 當fader 是下來。

它是可能連接暗示和在開關到一個遙遠單位, 允許主任控制廣播。

" 連接" 發光二極管安置 在高裁減開關之下表明內部雜種活躍。

主要模塊：

主要模塊被劃分在三個部分。第一個 " 模塊" 安置選擇飼料對磁帶產品的磁帶送。

這能 是也次級輸出信號或輔助輸出信號。

這位立體聲輔助 大師控制外出輔助信號從輸入設備。聯絡電話對輔助開關被提供為

這個" 模塊的" 低部安置可能由EXT(ernal) 立體聲輸入, 立體聲輔助產品, 一個立體聲在空氣信號或立體聲次 級輸出信號哺養的控制室顯示器部分。所有選擇有發光二極管顯示 卡并且最低的被安置的開關有優先權在輸入選擇器直接地安置以上 。

暗示平衡罐調整平衡在節目產品或另一之間選 擇輸入來源和暗示信號(當選擇) 。

暗示發光二極管 表明什么時候暗示信號是通CRM 或電話。

分開 電話和CRM 控制, 與一DJ mic 在啞顯示卡在CRM, 完成這個" 模塊 " 。

第二個" 模塊部分" 安置談話成水平控制為 electret 話筒和演播室部分, 通常使用監測節目產品, 與能力交換 對從空氣, 從潛水艇或控制室顯示器信號。

當這 個演播室mic 是開放演播室產品無言,由演播室喑啞表明發光二極管 。演播室產品適合與聯絡電話開關通信是非常重要的在廣播 studio’s, 如此我們決定向三不同產品求助。一為演播室, 一個為客人的) 和一個為宣布者。

所有產品接受由 選擇輸入選擇開關的同樣信號, 或節目輸出信號當開關不被激活。

演播室產品有一個啞發光二極管顯示卡當產品 無言。

所有三產品要回一個直接談話進入開關為立即 通信在控制室和介紹區域之間。

暗示buss 是主 要通信buss 在控制臺。當聽者叫這個駐地, 由推擠Telco 模塊的暗 示開關你有他或她直接地在控制室顯示器。同時內部electret 話筒 被激活如此你能立刻反應。這個宣布者能壓下他的遙遠通信按鈕和 與同樣暗示buss 被連接, 所以是三你談與彼此。

AIRLAB 有二總被連接到主要產品并且其它二正 在跟隨的四VU 米任何聽見在CRM.

AIRLAB 的專業是它的能力編程各種各樣的內部 設置和然后保存它對一個性化的晶片卡片為立即重新設置。

以下設置可能被編程。

模塊 設置作為DJ mic 輸入。

模塊設置作為宣 布者mic 輸入。

模塊設置作為演 播室mic 輸入。

開始/停加上 Pulse/Continue 每模塊。

暗示 開始活躍

Fader 開始或".on." 開始 每模塊。

外部遙控(不活潑每模塊。

定時器啟動脈沖每模塊。

在空 氣控制信號開關每模塊。

自動通信宣布者 開關。

自動暗示被重新設置的開 關。

自動暗示開關。

有定時器作用建立在AIRLAB 為時間被關系到的 測量譬如incoming/outgoing 呼號的期間。

定時器設定可能是軟件控制和存放。

AIRLAB 是D&R’s 最新的加法對廣播控制 臺一增長的系列。它的高質量干凈音像道路與硬件開關極小值在 audiopath 是你的保證這是一個可靠無線電控制臺為每日廣播在小 時附近許多年來。

規格：

Mic inp. bal 2kOhm - 128dBr (40dB 獲取范圍加上修剪范圍30dB)

線 inp. bal 10kOhm +/- 20dB 獲取范圍。

Telco 輸入(XLR) 10kOhm bal 0dBu 名詞性的詞。

CARR: mic 輸入最大。獲取 : 1kHz 85dB

線inp 最大。獲取1 千赫 80dB

輸入：

+/- 12 dB @ 10kHz 棚架

+/- 12 dB @ 3kHz 響鈴曲線

+/- 12 dB @ 60 赫茲棚架

低裁 減: 80Hz, 12dB 每八音度(mic 只)

低裁減: 200Hz, 6 dB 每八音度(Telco 唯一)

高裁減: 8 千赫, 6 dB 每八音度 (Telco 唯一)

平衡：

Left/Right: +6dBu 電子平衡(變壓器平衡是選 擇)

潛水艇: +6dBu 電子平衡。

所有的產品: +6dBu unbal 。

?

頻率 特性: 20-20.000 赫茲+ 0.5dB

泛音 畸變: 0.035% (VCA, 第2 個害處)

發怒 談話: 較少比-90dBr

噪聲 : -86dBr

Headroom: +22dB 內部 , 16dB 在產品

混合刨去拒絕 : @1kHz -60dB

海峽fader 稀釋 : 1kHz, 100dB

所有渠道遙控是 在立體聲起重器插口。

開始/停開關是 由被隔絕的蘆葦中轉。

兩ON-AIR 1 和 2 (紅燈) 產品由中轉隔絕

AIRLAB: 50 公斤/ 110 磅

下落經由安裝孔維度:

590mm x 775mm (深度x 寬度)
