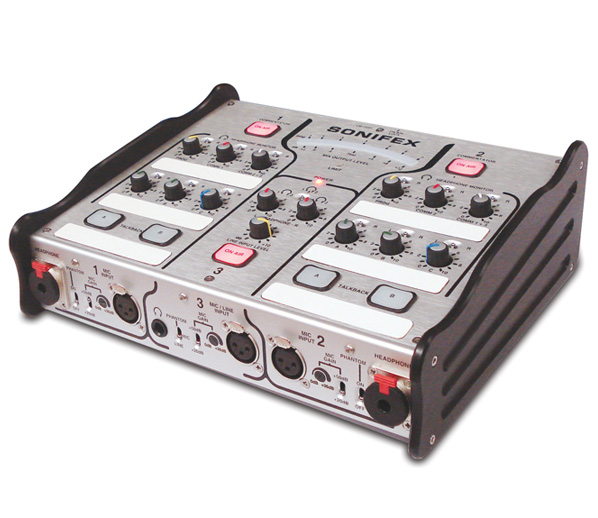

SONIFEX CM-CU21 評論員基站

2017年01月19日產品展示瀏覽量：0

品牌：SONIFEX
型號：CM-CU21
價格：咨詢客服

在線咨詢聯系我們

如果找不到你想要的產品，請聯系客服點擊聯系客服

產品描述

CM-CU21是一個高質量，便攜的評論單位。?其堅固的結構和功能的靈活性使其適合在各種各樣的環境中使用。

? ? ? ?它提供兩個功能全面的評論員位置和第三個客戶位置，可以選擇用線路輸入。?每個位置都有一個單獨的輸出，兩個額外的輸出提供所有活動注釋通道的混合。?主面板上的限位指示器顯示混音輸出上的可調節限幅器是否激活，并且可以禁用的明亮21段LED PPM表顯示主輸出電平。

? ? ? ?兩個對講輸出通道具有內置限制器，可用于兩個主要評論員中的每一個，并且它們可以被鏈接以提供同時操作。

? ? ? ?在每個注釋位置上的寬輸入增益范圍和可切換幻象電源允許支持各種麥克風類型，包括低輸出色帶，耳機和高輸出幻象電源麥克風。?有4個變壓器平衡返回音頻輸入，連同評論器輸入，被路由到耳機監視器控制。?使用這些耳機控制，任何監視器輸入可以調整并發送到左，右或雙耳。

? ? ? ?GPIO端口提供任何活動的空中或對講通道的集電極開路輸出指示，并且四個遠程輸入向每個對講控制提供外部呼叫/警報。

? ? ? ?該單元有一個內置的樂隊發生器，便于通道識別和布線檢查。?啟用后，只需按相應的空中或對講按鈕即可將測試音調路由到所需的輸出。

? ? ? ?On-Air鎖定開關防止On-Air按鈕被意外禁用，并且T / B Gang開關鏈接對講A和B的操作。

? ? ? ?靈活的選項范圍允許自定義評論器單元，以更好地適應操作和用戶的個人要求。?這些包括用于對講按鈕的瞬時或鎖定操作的選項，永久地啟用或禁用任何評論器輸入，默認耳機信號路由和主面板指示器照明水平。

? ? ? ?CM-CU21評估器單元可以從通用電源輸入在47-63Hz的85-264V AC或從12-24V DC輸入供電。

CM-CU21注釋器單元的特性

·???????? 2評論者位置加上客人位置，每個都有單獨的輸出;?加2個混合輸出。

·???????? 對講輸出可由兩個主要評論員選擇，內置限幅器。

·???????? 4返回與所有評論員輸入一起路由到耳機的音頻電路。?任何來源可以單獨進行電平控制，并發送到左，右或雙耳。

·???????? 在每個注釋位置上的寬輸入增益范圍和可切換幻象電源允許支持各種麥克風類型，包括低輸出色帶，耳機和高輸出幻 ? ? ? ? ? 象電源麥克風。

·???????? 所有麥克風輸入上單獨切換48V幻象電源。

·???????? 主混音輸出上的用戶預設可調限幅器，帶限幅活動指示。

·???????? 內置排隊音調初始布線檢查。

·???????? 21段LED PPM表顯示主輸出電平。

·???????? 變壓器平衡輸入和輸出。

·???????? 裝配的formica'Sharpie'指示條。

·???????? 堅固的機械設計，保護電位器旋鈕。

·???????? 通用交流電源或12-24伏直流電源。

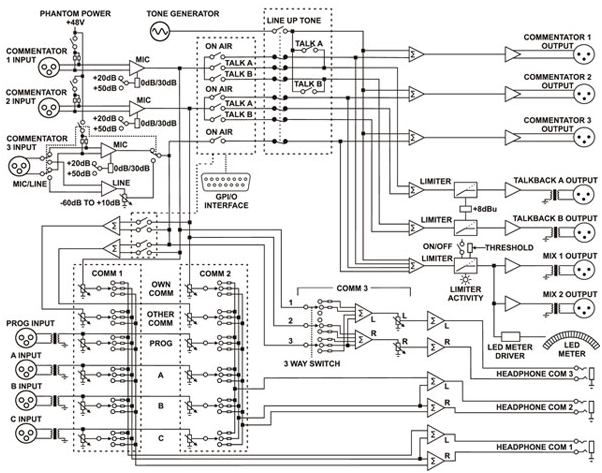

CM-CU21電路圖。
?

技術規格CM-CU21
麥克風輸入
增益范圍：	+ 20dB至+ 86dB?
最大輸入電平：	-6dBu
等效輸入噪聲：	130dB。?80dB增益? 150Ω端接
等效輸入噪聲：	128dB。?50dB增益? 150Ω端接
CMRR	> 60dB
頻率響應：	±0.5dB 20Hz至22kHz? 在1kHz時反射50dB增益
?	?
電子平衡線路輸入
增益范圍：	-83dB至+ 10dB
最大輸入電平：	+ 25dBu
CMRR	> 70dB
頻率響應：	±0.2dB 20Hz至22kHz? Ref 0dB @ 1kHz
?	?
變壓器平衡監視器輸入
增益范圍：	-66dB至+ 11dB測量@耳機輸出
最大輸入電平：	+ 25dBu
CMRR	> 60dB
頻率響應：	±0.5dB 20Hz至22kHz? Ref 0dB @ 1kHz
?	?
變壓器平衡主輸出
最大輸出電平（限制器關閉）：	+ 24dBu
頻率響應：	±0.5dB 20Hz至22kHz? Ref 0dB @ 1kHz
噪聲：	-94dB平均加權? Ref + 8dB線路輸入
THD＆N：	<0>
THD＆N：	<0>
1％失真點：	+ 18dBu @ 24Hz
?	?
變壓器平衡對講輸出
最大輸出電平限制：	+ 8dBu
頻率響應：	±0.5dB 20Hz至22kHz? Ref 0dB @ 1kHz
噪聲：	-94dB平均加權? Ref + 8dB線路輸入
THD＆N：	<0>
?	?
電子平衡通信輸出
最大輸出電平限制：	+ 25dBu
頻率響應：	±0.2dB 20Hz至22kHz? Ref 0dB @ 1kHz
噪聲：	-98dB平均加權? Ref + 8dB線路輸入
THD＆N：	<0>
?	?
耳機輸出	?
增益范圍：	-66dB至+ 11dB
最大輸出電平：	+ 19dBu
頻率響應：	±0.5dB 20Hz至22kHz Ref 0dB @ 1kHz
噪聲：	-85dB平均加權? Ref + 8dB線路輸入
THD＆N：	<0>
?	?
主面板操作控制和指示器
直播1-3按鈕：	帶鎖定動作的發光按鈕
對講A＆B按鈕：	帶可選瞬時和/或閉鎖動作的照明按鈕
耳機監視器控制：	輸入源電平調整電位器? 耳機通道選擇開關
線路輸入電平：	客人位置線輸入模式電平電位器
PPM儀表：	21段顯示混合輸出電平，亮度電平可選
限位LED：	表示混合輸出限制器有效，可選擇顏色和亮度級別
電源LED：	指示操作模式;?正?；蛟O置
?	?
前面板操作控制
幻影：	切換為位置1和2啟用48V麥克風幻像電源
幻影/線：	切換到啟用48V麥克風幻像電源或選擇線路輸入模式的位置3?
麥克風增益：	麥克風增益電位器和量程選擇開關選擇+ 20- + 56dB或+ 50- + 86dB
?	?
后面板操作控制
空氣鎖：	切換以防止空氣控制被禁用? 瞬時按鈕，以覆蓋空氣鎖
T / B幫：	切換到對講A和B的鏈接操作
T / B增益：	0dB - + 12dB
限制：	切換到啟用混合輸出上的限制器? 限位電平調節電位器
測試音：	切換到啟用1 kHz排隊音調
?	?
配置選項 - 可通過設置模式訪問
空中控制模式：	禁用，正?；蛴谰么蜷_
對講按鈕操作：	瞬時，鎖定或兩者
耳機布線：	位置3線路模式輸入路由/不路由到位置1和2耳機? 位置1-3輸入永久路由/不路由到耳機監視器
顯示首選項：	限制LED顏色和亮度? 按鈕LED亮度? PPM表LED亮/禁用?
永久選項備份：	保存/加載選項到永久備份或從永久備份加載選項或返回出廠默認值
?	?

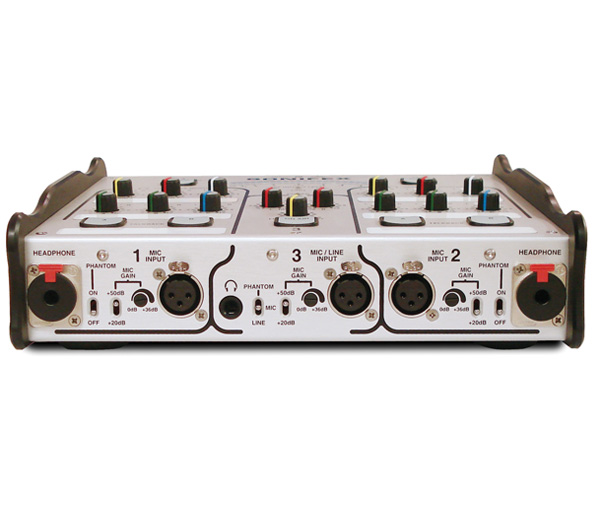

前面板連接
耳機輸出：	2 x鎖定耳機插孔，用于位置1和2? 1個用于位置3的耳機插孔
麥克風輸入：	2 x XLR-3針鎖定母頭，用于位置1和2
麥克風/線路輸入：	1 x XLR-3針鎖定母頭，用于位置3
?	?

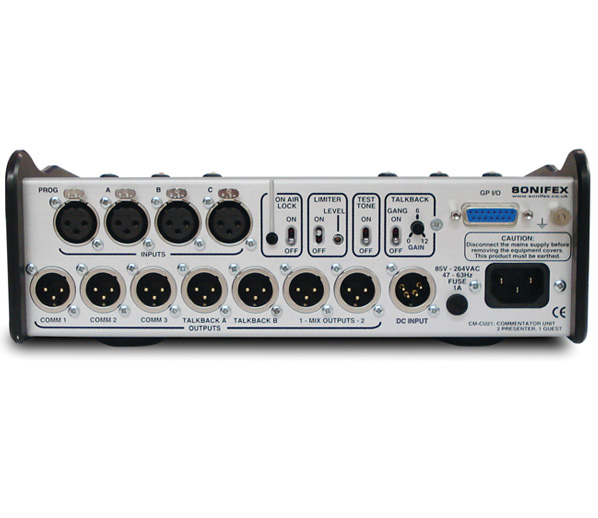

后面板連接
Prog，A，B＆C輸入：	4 x XLR-3針母（變壓器平衡）
Comm1-3輸出：	3 x XLR-3針公（電子平衡）?
對講A＆B輸出：	2 x XLR-3針公（變壓器平衡）?
混合1和2輸出：	2 x XLR-3針公（變壓器平衡）?
GPIO端口：	15針D型插座
電源輸入：	通用過濾IEC，連續? 額定85-264VAC，47-63Hz，10W
保險絲額定值：	防浪涌保險絲1A 20 x 5mm?
直流輸入：	XLR-4針公型12V直流，650mA典型，850mA最大? 24V DC，325mA典型值，425mA最大值
地球點：	M4螺柱。?
?	?
設備類型
CM-CU21	評論者單元，2個演示者和1個客人位置?
?	?
物理規范
尺寸（原裝）：	270mm（W）×230mm（D）×70mm（H-前）×95mm（H-后）? 10.6“（W）×9”（D）×2.8“（H前）×3.74”（H后）?
尺寸（盒裝）：	380mm（W）×350mm（D）×200mm（H）? 15“（W）×13.8”（D）×7.8“（H）
重量：	凈重：3.34kg毛重：4.32kg? 凈重：7.35磅總重：9.5磅?
?	?
配件

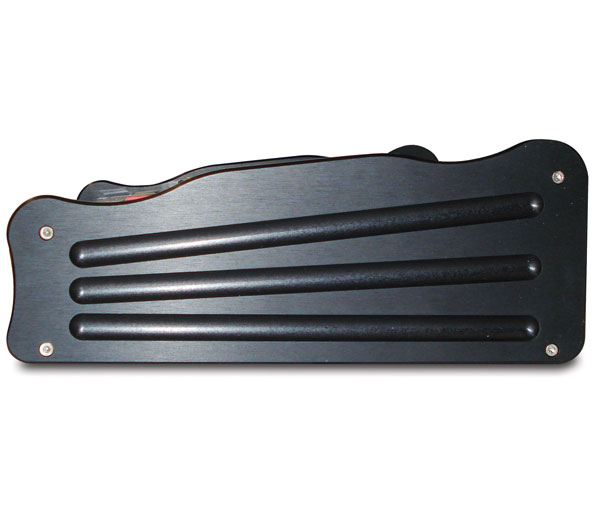

CM-CU21CP	注釋器單元前蓋板?
CM-CUTC	評論者單位運輸箱?
尺寸（原裝）：? （CM-CU21TP）	530mm（W）×210mm（D）×415mm（H）? 20.9“（W）×8.3”（D）×16.3“（H）
尺寸（盒裝）：? （CM-CU21TP）	600mm（W）×260（D）×420（H）? 23.6“（W）×10.2”（D）×16.5“（H）
重量：? （CM-CU21TP）	凈重：4.0kg毛重：5.0kg? 凈重：8.8磅總重：11.0磅

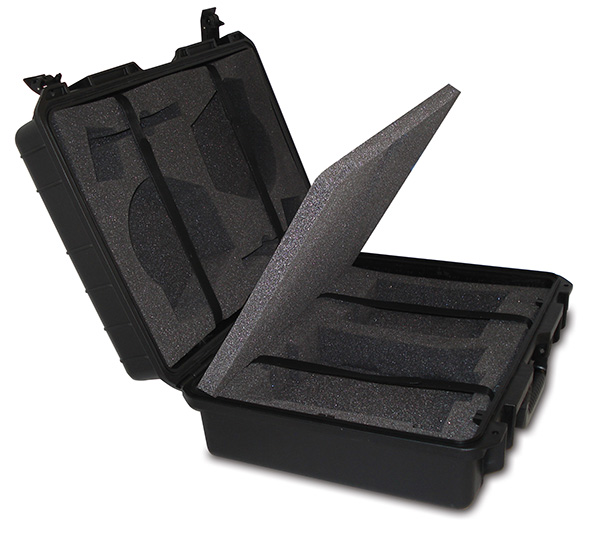

CM-CUTC行李箱
