整系列 12 通道無源線路分配系統,是設計于為能靈活改變線路編排的音頻系統安裝工作,以全標準卡農接線座設計,用戶可輕易地更改及轉換輸入及輸出線路的位置及安排。
專業廣播質量線路分配系統,可提供要求高的音頻指標,選用一級質量的歐洲名廠 LUNDAHL 音頻變壓器,能提供處理高達 +24dBu 的音頻電平信號。

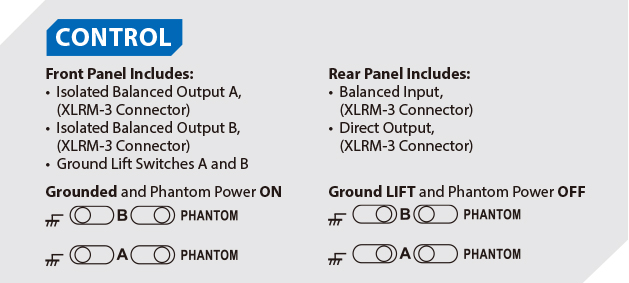

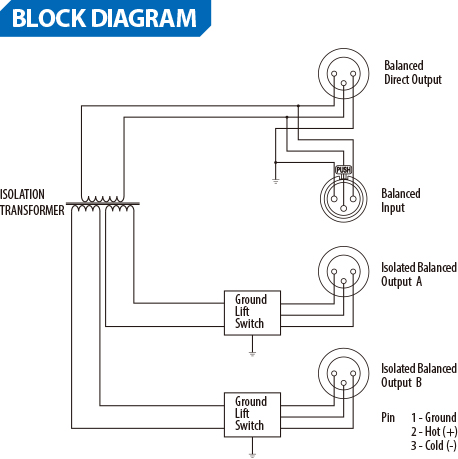

線路分配器的每一通道均分別設有三組輸出:1 組直接輸出、2 組變壓器隔離輸出、而該 2 組變壓器隔離輸出 (A及B) 亦同樣設有地線分離選擇開關,可幫助解決因地線回路產生的噪音。將開關推向左時,地線會設定分離;而將開關向右時,地線將會設定為連接。
特性
•廣播級音頻質量。
•工作電平可達 +24dBu。
•高集成度設計。
•三路線路分配輸出。
•音頻變壓器隔離輸出。
•兩路地線分離設定選擇。
•標準 2U-19" 機架機體。
•前及后面板可同樣安裝在機架上。
•堅固耐用的全金屬機體。
•軍事指標配件制造。
技術指標
? | 頻率響應 | 0dB/-0.2dB |
? | ? | 20Hz~20kHz |
? | 最大輸入電平 | +18dBu, (1% 50Hz) |
? | ? | +24dBu, (0.1% 1kHz) |
? | 失真度 | 0.002% (0dBu, 1kHz) |
? | 損耗衰減 | -2.5dB 于 600Ω 負載 |
? | ? | <0> |
? | 輸入短路損耗 | A 或 B -1.5dB |
? | 設置 | XLRF 卡農母頭 輸入, |
? | ? | XLRM 卡農公頭 直接輸出, |
? | ? | XLRM 卡農公頭 隔離輸出?× 2, |
? | ? | 地線連接開關 × 2 |
? | 尺寸 | 寬483?× 高88?× 深104 (mm) |
? | 重量 | 5.3kg |
