摘要：簡要介超數字音頻延時器的工作原理，以及BD600延時器的安裝、調試、設置、按鈕基本功能及具體使用方法。

關鍵詞：數字音頻延時器　BD600　安全播出

音頻延時器可用于廣播電臺直播節目，將音頻信號延時一段時間后播出，即在廣播電臺的節目直播中，主持人通過監聽，可利用音頻廣播延時器對不適宜播出的內容進行攔截和刪除，以避免主持人的口誤或聽眾熱線中聽眾的一些不健康言論通過廣播媒體傳播，在社會上造成不良后果，也會嚴重?fù)p害節目的聲譽，從而實現直播節目的安全播出。作為廣播級設備，音頻延時器對動態范圍、失真、信噪比和頻率響應等性能指標要求很高，隨著科技的發展，廣播電臺音頻設備的數字化正在不斷普及，數字音頻延時器的功能也在日益完善。數字延時器與模擬延時器相比，在功能、控制、音質以及安全保障系數上等各方面都有著更大的優越性。因此一般采用數字音頻延時器。筆者使用的BD600 實際操作簡單方便、安全、可靠。

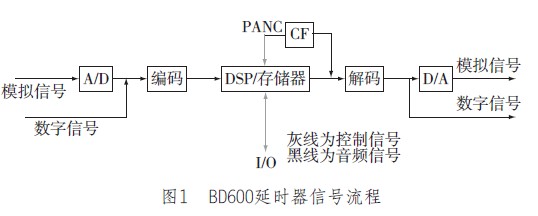

1 延時器一般工作原理在數字式延時器內，音頻信號首先通過低頻濾波器進入編碼電路進行A/D 轉換。音頻信號要經過等幅脈沖信號采樣，形成等間隔的調幅脈沖信號組成的幅度包絡線。在變換成采樣模擬信號后，經過緩沖存貯器將信息存貯備用，而后進入移位寄存器，得到所需的延時量。在獲得延遲量后，信號經譯碼器進行解碼，D/A轉換后復原成模擬音頻信號。在輸出前，還要經過低頻濾波器，以清除混在音頻信號中的調制噪聲。由于全部過程全數字化，延時器的信噪比是很好的，采樣頻率48 kHz，24 bit 量化，信噪比達到 96 dB，其動態指標是可想而知的。延時器的系統原理圖見圖1。

2 BD600主要特性
BD600 微精密延時模式適用于硬盤錄音機；
最大80 s 的延時保護；
在延時重建時， 按PANIC 鍵可以進行CF 卡里聲音文件播放；
24 bitAES/EBU 數字輸入輸出，同時帶有四種不同可供選擇的字時鐘同步；
24 bit 模擬XRL 輸入輸出；供用戶自定義DUMP 長度；
SNEENE 鍵可以進行瞬間編輯；遠程連接，可實現遙控；
RS-232 輸入輸出；可編輯的輸入輸出；
遠程選擇提供16 個雙級光隔離輸入、各16 個開放輸出。

3 BD600基本功能
BD600 的功能強大，充分發揮了數字化、計算機化的優勢，在實際廣播直播的應用中，針對各直播機房各節目類型的需要，主要應用如下功能。

3.1 建立延時(REBUILD)開始時，延時緩沖器中沒有存儲內容，數據即進即出；
之后延時緩沖器存儲量逐漸增加，直至設定的延時時間所需的存儲量( 筆者設定為8 s)，這時延時就被建立了。在延時建立的過程中，所需時間越長，即存儲量的增量平緩，就越不容易引起輸出音頻信號的變化。假如存儲量陡然增至所需容量，邊際效應過大，會產生很明顯的變化，從而造成輸出音頻信號易于被人耳所察覺。BD600 延時器的重建過程出廠設定為120 s，用戶可以自定義選擇范圍為1.0 s~267 min。

3.2 延時量歸零(RAMP TO ZERO)此功能工作過程與REBUILD 功能類似，不過是REBUILD 的逆向工作過程。延時緩沖器的存儲量逐漸減小，直至降為零，延時器處于直通狀態，整個過程需要幾分鐘; 對輸出音頻信號的影響也不易察覺，一般用于在熱線參與直播節目結束的情形下。

3.3 等待安全延時(WAIT FOR SAFE)該功能迅速將延時器相關工作從0 s 增至4 s。開始時，延時緩沖器的存儲量為0，延時器處于旁路狀態，輸出音頻為直通音頻信號。當延時緩沖器的存儲量達到延時4 s 的存儲量時，輸出數據提取將重新尋址至存儲器的起點，這樣已被存儲的4 s 內容將會重播一遍，而延時量也達到4 s，此刻DUMP 指示燈會被點亮，BD600 的遙控輸出口RLA2 也開始有輸出信號，其他相關按鍵功能亦可應用( 如：WAIT ANDEXIT、DUMP、SNEEZE 等功能) 。如在等待過程中不作任何操作，延時緩沖器的存儲量會繼續增加，直至
所設定的延時量所需的存儲量為止，達到的安全延時的時長選擇范圍為1.0~10.0 s，出廠設定為4.0 s。

3.4 等待退出延時(WAIT AND EXIT)
此功能是將延時緩沖器存儲量清零，從而達到延時量為0 s。

3.5 噴嚏功能(SNEEZE)
該功能是在主持人想要打噴嚏或咳嗽時， 按住SNEEZE鍵，發出的控制指令使延時緩沖器內數據的提取逐步向后尋址，減少延時存儲量，從而達到刪除輸出信號中噴嚏或咳嗽的噪音，保證節目質量。放開SNEEZE鍵時，此刻延時緩沖器存儲量固定不變。之后，延時緩沖器的存儲量會逐漸增加至原先設定延時時間所需的存諸量。如果SNEEZE 鍵一直按住不放的話，延時存儲量會逐漸減少，直至最后為0 s。而此后延時器無信號輸出。

3.6 刪除功能(DUMP)
該功能是在不雅語句發生后，刪除不雅語句，從而保證節目質量。DUMP 功能作用后，延時緩沖器提取數據尋址改變至向后4 s( 可自定義， 出廠設置為4 s) 處地址，從而剪切掉不雅語句。之后延時緩沖器的存儲量會自動逐步增加，至原先設定的延時時間量所需的存儲量。刪除的時長可選擇范圍為1.0~10.0 s。在延時保護時間范圍內，第一次DUMP 之后，可以連續刪除隨后出現的不雅語句。

3.7 應急功能(PANIC)
該功能是操作PANIC 功能鍵時， 將延時緩沖器里的全部存儲內容清除，同時將會自動輸出CF 卡內存儲的WAV 音頻文件，之后重建延時緩沖器的存儲量。重建完成后，若CF 卡上的音頻文件尚未播完，將會一直到播完為止；或者通過再次按PANIC 鍵取消PANIC 應急功能， 將恢復至延時器的延時輸出。CF 卡中最多可以存儲4 個音頻文件， 文件命名必須是ONE.WAV，TWO.WAV，THREE.WAV 和FOUR.WAV。實際應用時，只能設定選取其中一個音頻文件。另外，PANIC 鍵沒有配CF 卡時，應用中可以設定PANIC 鍵為應急靜音功能，靜音時長選擇范圍為2.0~8.0 s，也可以不設。這時PANIC 鍵為BD600 全部功能參數恢復至出廠設置的功能鍵。

以上7 項功能，實際操作十分簡單，可以根據不同類型節目的不同情況，選擇實現所需要的功能。4 BD600的使用在投入使用之前，技術人員使用AM700 音頻測試儀檢測延時器的各項技術參數指標，包括對BD600延時器的輸入/ 輸出電平進行了校正、調整，以確保最佳播出質量。同時BD600 提供了用戶密碼保護功能，用以保護延時器的設置不被隨意更改。

4.1 設置
BD600 延時器正常使用之前，要根據實際需要完成各項設置。首先，要設定一個合適的延時量，綜合實際直播節目的類型和操作人的正常反應速度，一般可將延時器的延時時長設定為8 s。打開BD600 的電源后，默認的開機狀態為直播，通過CONFIG 鍵操作進入用戶設置狀態，然后利用WAIT FOR SAFE 鍵、WAIT AND EXIT 鍵、REBUILD 鍵和RAMP TO ZERO鍵來具體設定延時器采樣頻率、輸入/ 輸出電平、輸入音頻類型、串行通信時的比特率以及各基本功能鍵的時長等參數。具體設置步驟如下：

(1) 點擊BYPASS 鍵，再點擊CONFIG 鍵，進入設置狀態。
(2) 雙擊CONFIG 鍵， 進入TIME PARAME-TERS設置。
(3) 點擊WAIT FOR SAFE/WAIT FOR EXIT 選擇此菜單下的分類設置。
(4) 點擊WAIT FOR EXIT 進入DLAY 中， 用REBUILD( 增)/RAMP TO ZERO( 減) 設置合適的時間。
(5) 點擊右鍵分別進入DUMP REB SAFE PANC 菜單，設置合適的時間。
(6) 點擊CONFIG 進入AUDIO PARAMETERS 菜單。
(7) 點擊右鍵進入選擇輸入菜單INPUT SOURCE 選擇模擬或數字輸入。
(8) 點擊右鍵進入IN G、OUT G 菜單選擇合適的標準。

另外，在設置過程中，SNEEZE 鍵可使各個設置項恢復至出廠設定。設置完成后，通過BYPASS 鍵退出用戶設置狀態，而進入直通狀態。這樣整個設置結束，各個功能就可以應用了。
在實際應用中，節目一般都處于延時狀態，在突發事件發生時，只要及時按下DUMP 鍵即可保證播出安全，其他各功能鍵根據節目需要的情形下在才予以運用。

4.2 連接

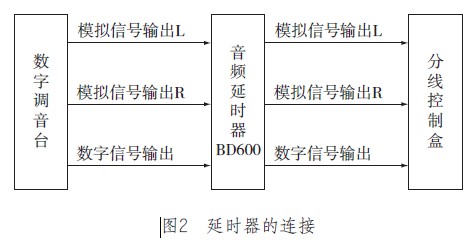

BD600 的輸入/ 輸出口有數字和模擬兩種。根據電臺目前直播機房與總控機房的實際音頻傳輸方式，可采用模擬和數字輸入、模擬輸出的連接。將數字播出調音臺的模擬和數字輸出信號連接到BD600 的模擬和數字輸入端口，再將BD600 的模擬輸出通過機房分線控制盒傳輸至總控機房，從而完成直播機房與總控機房的信號傳輸，見圖2。
